Les carabines Gaucher Star monocoup en 22LR, sorties des ateliers stéphanois, sont partout : dans les rateliers des clubs, chez les collectionneurs, entre les mains de tireurs qui ont appris avec. Mais le modèle n’est plus produit depuis longtemps, et les pièces détachées d’origine ne se trouvent plus qu’au compte-gouttes en occasion — quand elles se trouvent. Sur les forums de tireurs, on s’échange des liens Naturabuy pour un simple extracteur. Quand une pièce casse, la carabine dort au coffre.
C’est exactement ce qui est arrivé à un ami tireur : le guidon de sa carabine Gaucher Star 22LR s’est brisé. Voici comment je lui ai rendu une carabine complète, et pourquoi cette méthode s’applique à bien d’autres pièces introuvables.
Pourquoi ces guidons cassent

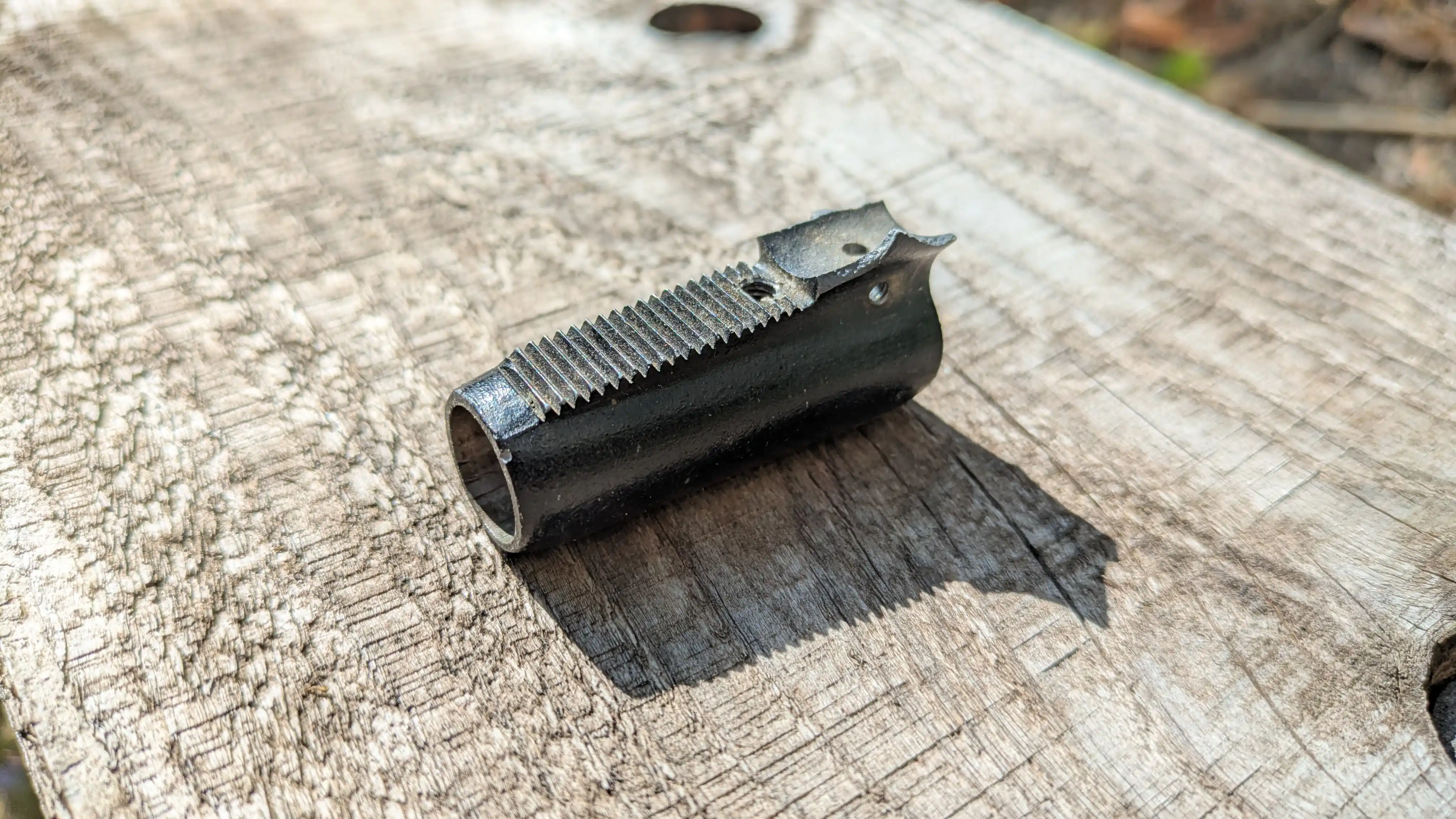

Le guidon d’origine n’est pas usiné dans la masse : c’est une pièce moulée en alliage fritté, cassante par nature. Un choc dans une housse, une chute sur le pas de tir, un serrage un peu enthousiaste — et la pièce se fend net. Impossible à souder proprement, impossible à recoller durablement.
Racheter la pièce ? Introuvable en neuf. Trouver un donneur en bourse aux armes ou sur Naturabuy ? C’est la loterie, et le guidon du donneur est aussi fragile que le vôtre. Restait la troisième voie : reconstruire la pièce.
Étape 1 — Scan 3D de la pièce cassée

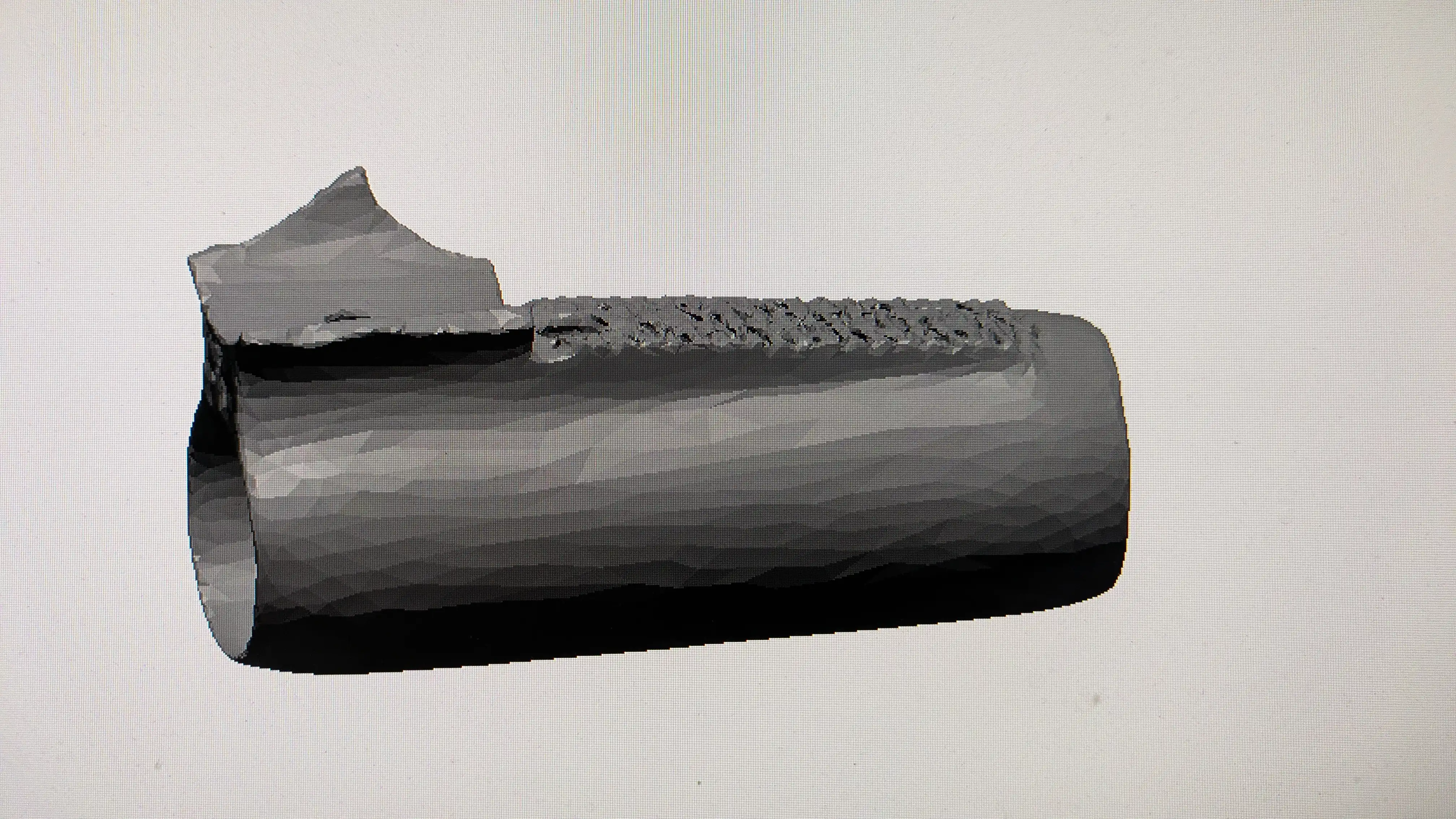

La pièce est numérisée avec un scanner Artec Space Spider, un scanner métrologique à lumière structurée dont la précision descend à 0,05 mm. Même cassée, la pièce contient l’essentiel de l’information géométrique : le filetage, l’alésage du canon, les perçages de fixation.
Le nuage de points brut est ensuite nettoyé dans Artec Studio : suppression des artefacts, recalage des passes de scan, fusion en un maillage propre et fidèle.
Étape 2 — Rétro-conception dans Geomagic Design X

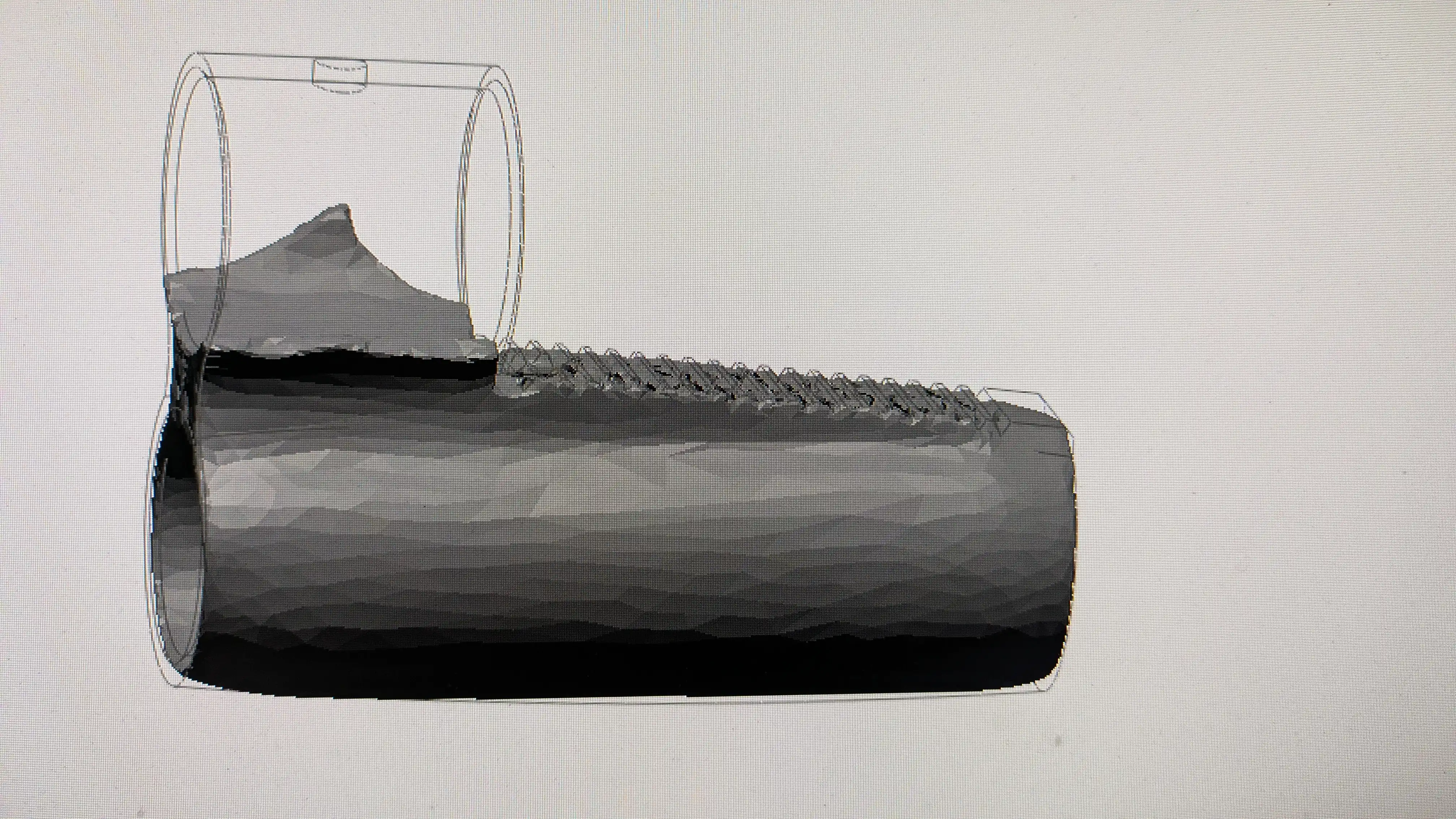

Le maillage est exporté vers Geomagic Design X, le logiciel de référence pour passer d’un scan à un vrai modèle CAO paramétrique. C’est l’étape décisive : je ne me contente pas de “réimprimer le scan”, je reconstruis la pièce en géométries propres — cylindres, plans, filetage — et je remodélise les parties cassées ou manquantes à partir de la logique de la pièce d’origine.

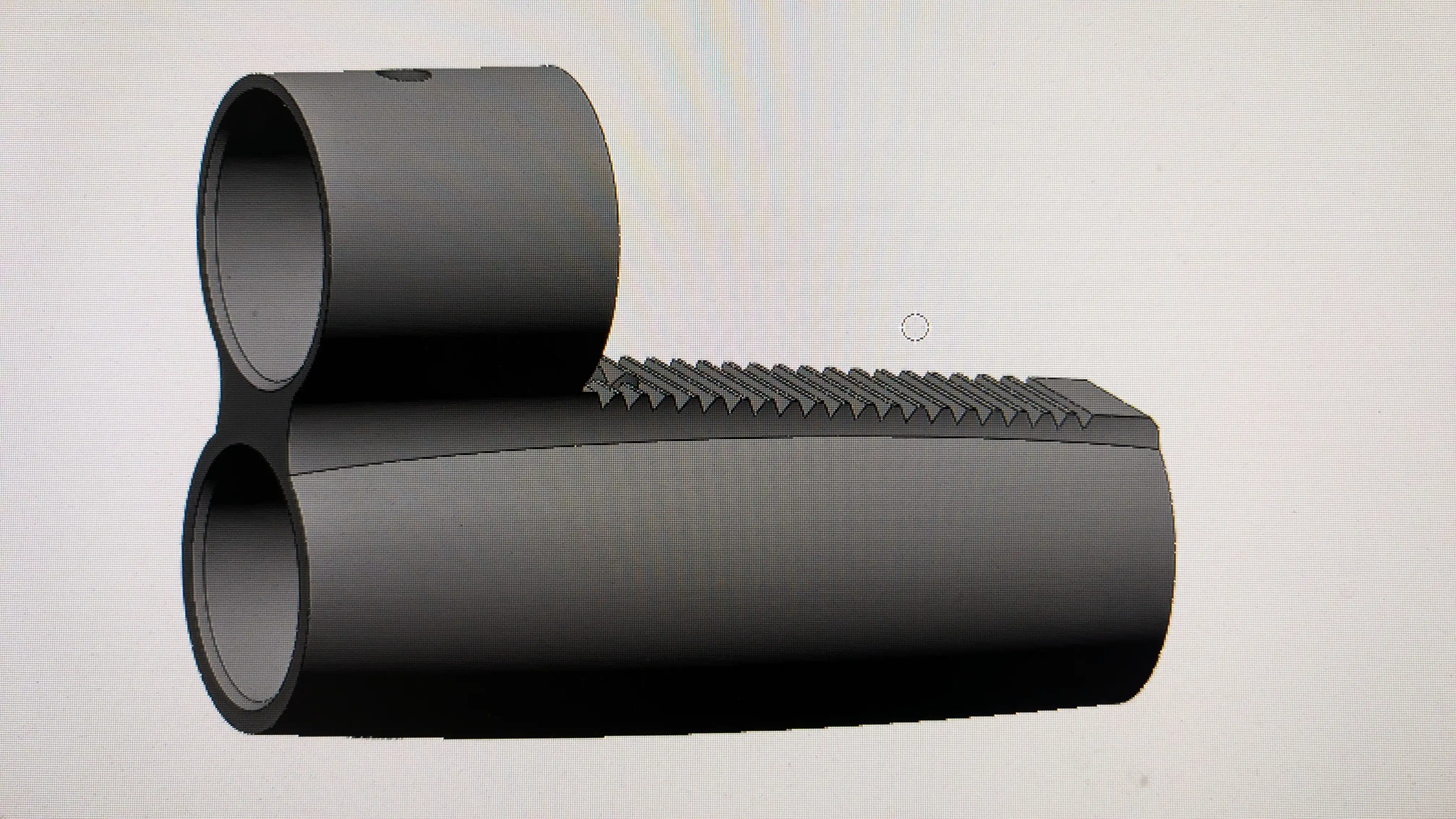

Le résultat n’est pas une copie du défaut : c’est la pièce telle qu’elle est sortie de l’usine de Saint-Étienne, sous forme de fichier CAO exploitable, modifiable et archivé. Si la pièce recasse dans dix ans, elle se réimprime en une heure.
Étape 3 — Impression 3D

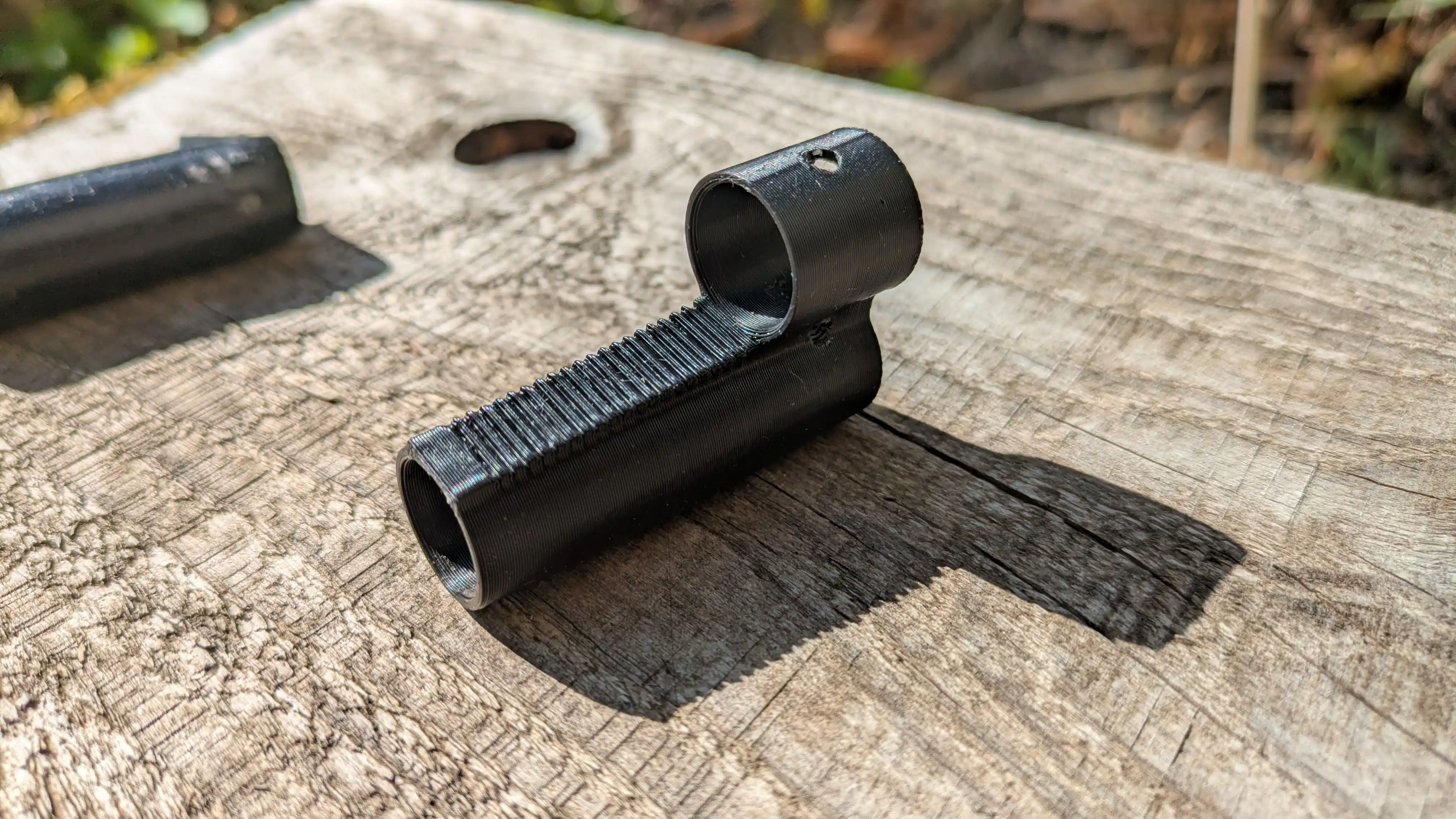

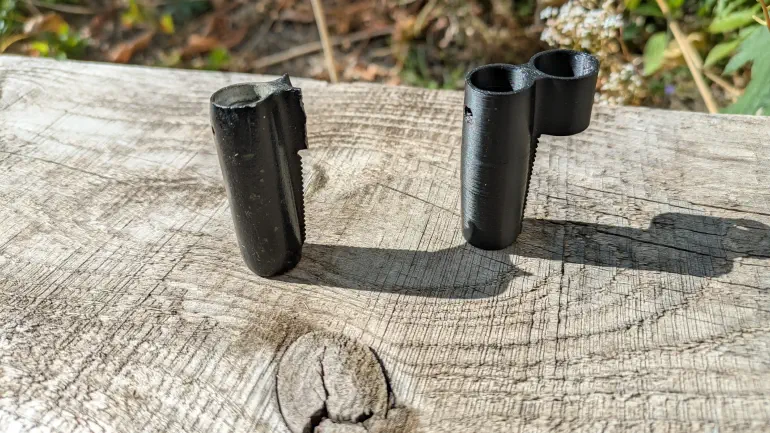

La pièce reconstruite est imprimée en FDM, ajustée à blanc, prête à être montée sur la carabine. Le filetage et les perçages sortent directement de l’impression.
Parlons franchement du choix du plastique, parce que c’est la question que tout armurier se pose. Un guidon de 22LR est une pièce de visée : elle n’encaisse ni pression, ni effort mécanique significatif, et la chaleur d’un canon de 22LR reste modérée. Un polymère technique imprimé y est parfaitement à sa place — avec un avantage que le fritté d’origine n’aura jamais : si la pièce casse, elle se remplace pour un coût marginal, le fichier existe.
Pour des pièces plus sollicitées ou une finition supérieure, la même chaîne numérique débouche sur d’autres procédés : impression résine SLA haute définition, usinage, ou impression métal en partenariat. Le scan et la rétro-conception sont le vrai travail ; le procédé de fabrication se choisit ensuite, pièce par pièce.
Le cadre légal, sans ambiguïté
Un guidon est un organe de visée mécanique, non classé au sens de la réglementation sur les armes. Je le précise clairement : je ne reproduis aucun élément classé d’une arme — ni canon, ni culasse, ni carcasse, ni aucune pièce constitutive soumise à autorisation. Mon travail porte exclusivement sur les pièces et accessoires libres : organes de visée, pontets, plaques de couche, embouchoirs, grenadières, pièces de garniture, accessoires de crosse.
C’est précisément sur ces pièces-là que les armes anciennes meurent en silence — et c’est là que le scan 3D les sauve.
Une pièce introuvable ? Voici comment je peux vous aider
Vous êtes tireur ou collectionneur : une pièce non classée cassée ou manquante sur une arme ancienne (Manufrance, Saint-Étienne, ou autre), un accessoire introuvable — envoyez-moi des photos de la pièce, même brisée. Je vous dis rapidement si elle est reconstructible.
Vous êtes armurier : je vous propose un service complet scan 3D → rétro-conception → fabrication pour les pièces non classées de vos clients. Vous gardez la relation client et le montage, je fournis la pièce et le fichier.
Vous êtes industriel dans un rayon de 200 km autour de Vesoul (Haute-Saône, Franche-Comté, Bourgogne, Alsace, Lorraine) : la même chaîne — Artec Space Spider, Artec Studio, Geomagic Design X — s’applique à vos pièces mécaniques obsolètes, vos outillages et vos besoins de contrôle dimensionnel. Découvrez mon service de scan 3D et rétro-conception.
